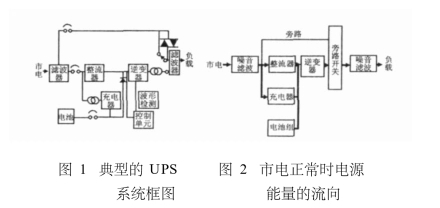

典型的UPS系統框圖如圖1所示，它的基本結構是一套將交流電變?yōu)橹绷麟姷恼�流器和充電器，以及把直流電再變�(yōu)榻涣麟姷哪孀兤鳎�電池在交流電正常供電時貯存能量且維持在一個正常的充電電壓上，一旦市電供電中斷時，蓄電池立即對逆變器供電以保證UPS電源交流輸出電壓。

（1）市電在UPS所允許的范圍內正常供電時，如圖2所示，粗線描繪了電源能量的流向。

（2）主電源故障即市電被切斷后，電源將瞬間改由逆變器提供能量如圖3所示。

（3）當所帶負載過大或電源內逆變器出現故障時，UPS將打開旁路由主電源直接供電，如圖4所示。

連接方式
（1）單臺UPS電源能夠供給全部負載，連接圖如系統的原理圖，連接方法較簡單。

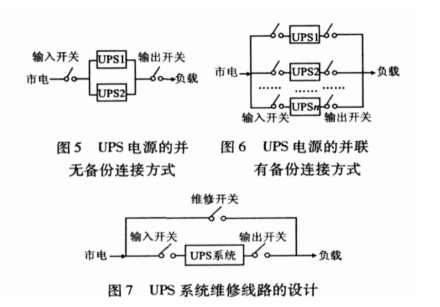

（2）總負載功率需要二臺或更多臺UPS電源供給，如圖5所示，這種連接方式稱作并聯無備份方式。

（3）二臺或二臺以上UPS電源其總?cè)荼蓉?fù)載總?cè)萘恳�多，但該系統比負載總?cè)萘勘仨毝嘁慌_(tái)UPS電源的容量，任何一臺UPS電源故障時，其余仍能供給全部負載，如圖6所示。這種連接方式稱作并聯有備份方式。

（4）整個UPS電源系統出現故障后，市電將UPS電源脫開，直接接通負載，且不影響UPS電源系統的維修，這種線路設計如圖7所示。

當UPS電源系統無故障時，維修開關打開，輸入開關、輸出開關閉合；當UPS電源系統故障時，維修開關閉合，輸入開關、輸出開關打開。這樣，保證了用電負載的正常工作，而又不影響對UPS電源系統故障的在線維修。
